CAD圖紙導入iSeez

date：2018-07-14

芝麻智能秉承簡化畫面設計的理念，開發出CAD導入功能，此功能可直接將已設計好的CAD圖紙通過簡單的操作步驟直接轉化為iSee畫面，轉化方式不是簡單的導入，而是通過腳本來畫圖，用戶可對線條修改等。大量節約了用戶在設計畫面上的時間花費。我們將會繼續在“強大功能，簡便操作”上不斷前進。

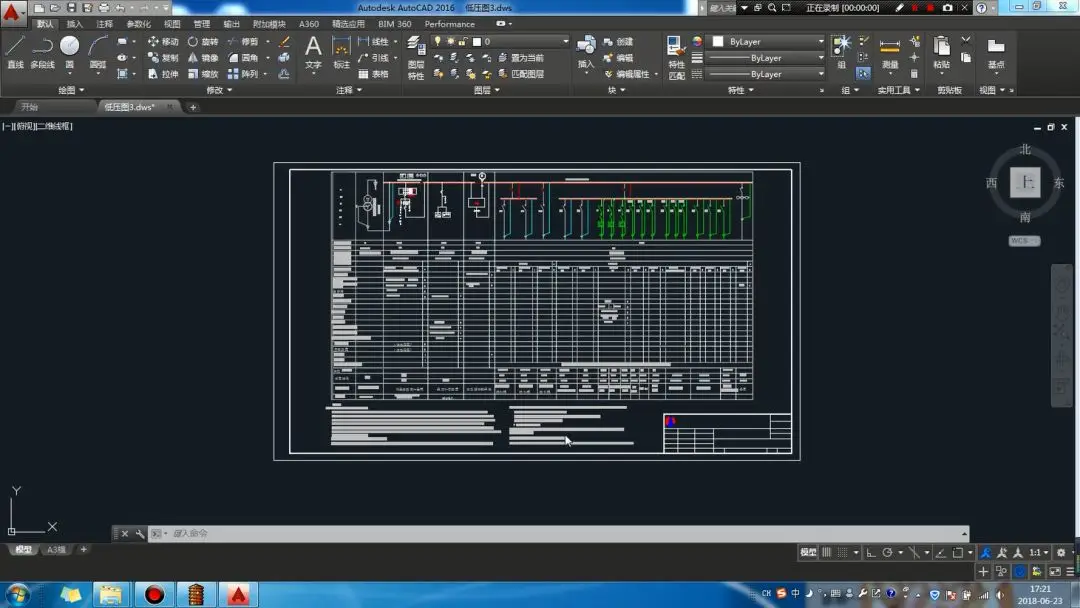

打開Auto CAD軟件，軟件打開之后是否有沒有打開CAD圖紙并沒有影響，因為圖紙的導入不是根據CAD軟件打開的圖紙，而是圖紙放置的文件位置，下方將會講解，請繼續往下看。

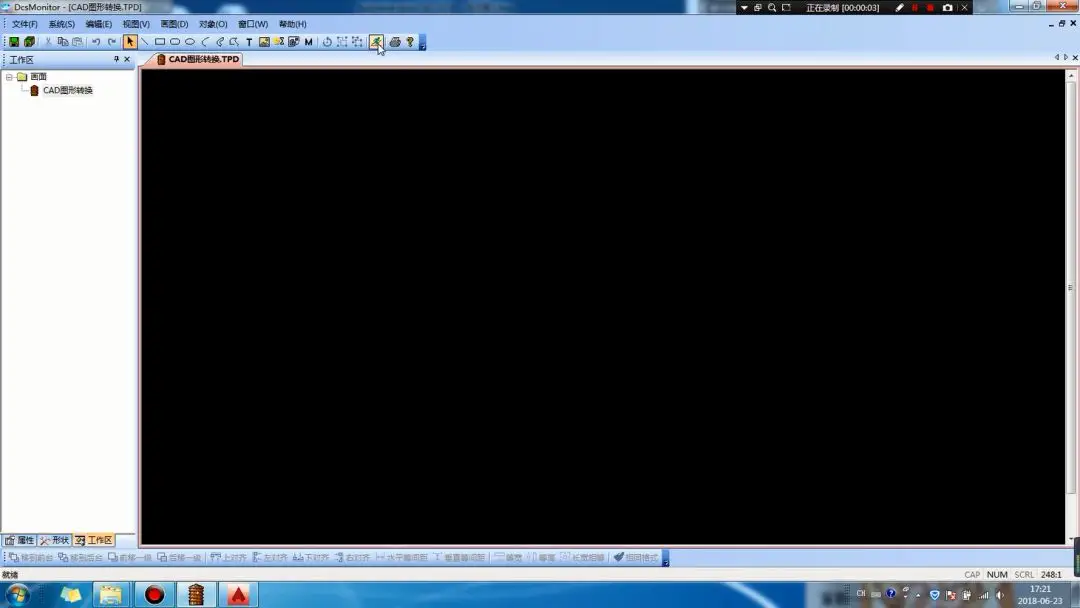

將具有CAD導入功能的iSee畫面放置在Pic目錄下，打開該畫面后在畫面上顯示如上圖所示，之后點擊運行。

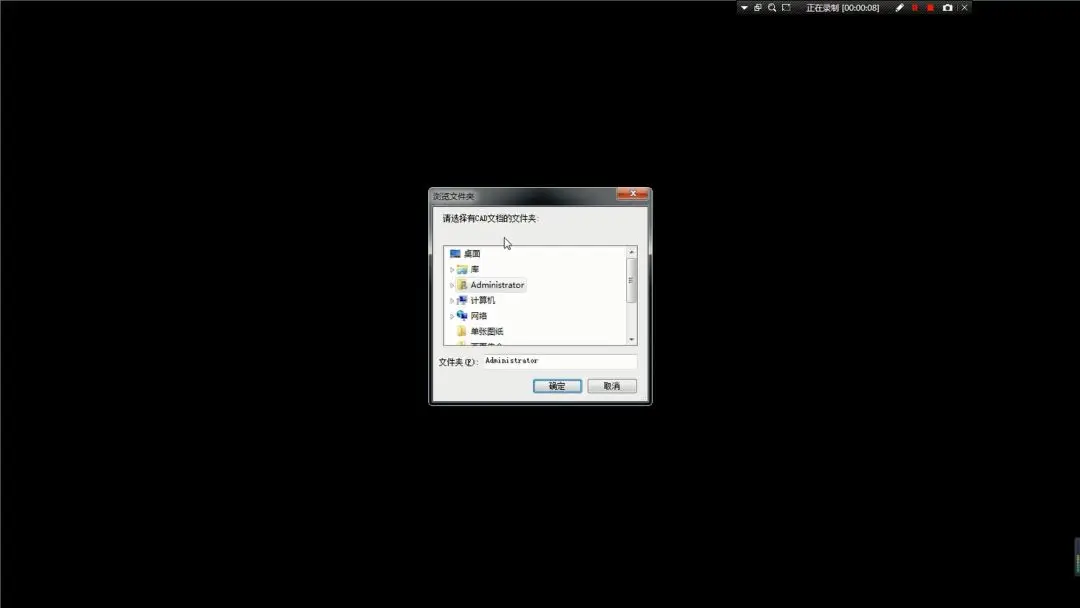

進入運行模式后，按住鍵盤上的Ctrl+L然后選擇CAD圖紙存放的文件夾，注意文件夾里的圖紙會全部轉換，因此將需要轉換的圖紙放入該文件夾即可。

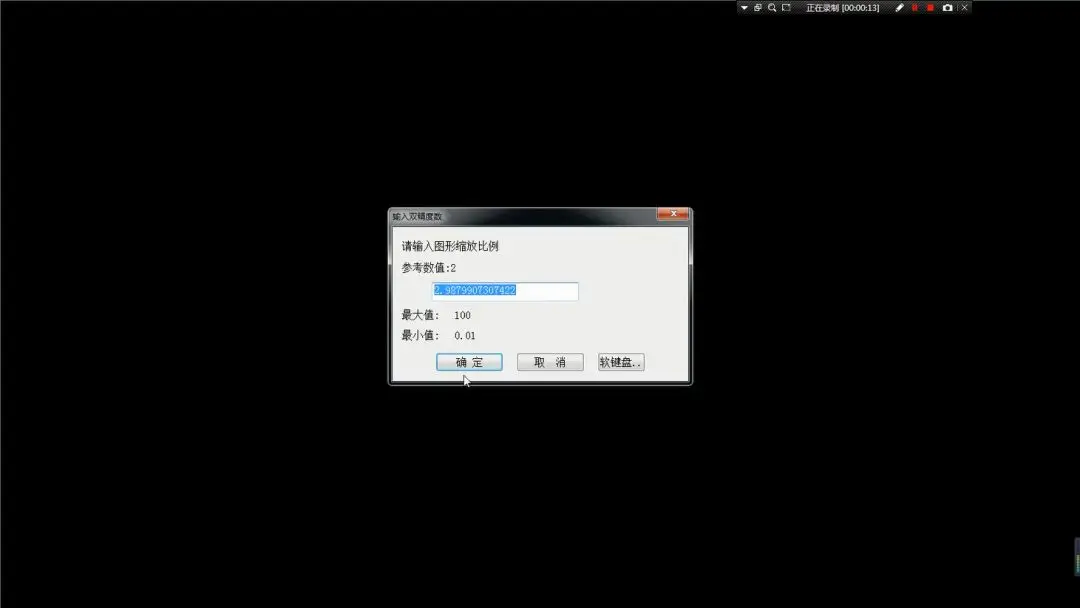

在此處輸入圖形的縮放比例，可對圖紙進行縮放，若是默認則是原本的CAD圖紙的比例。

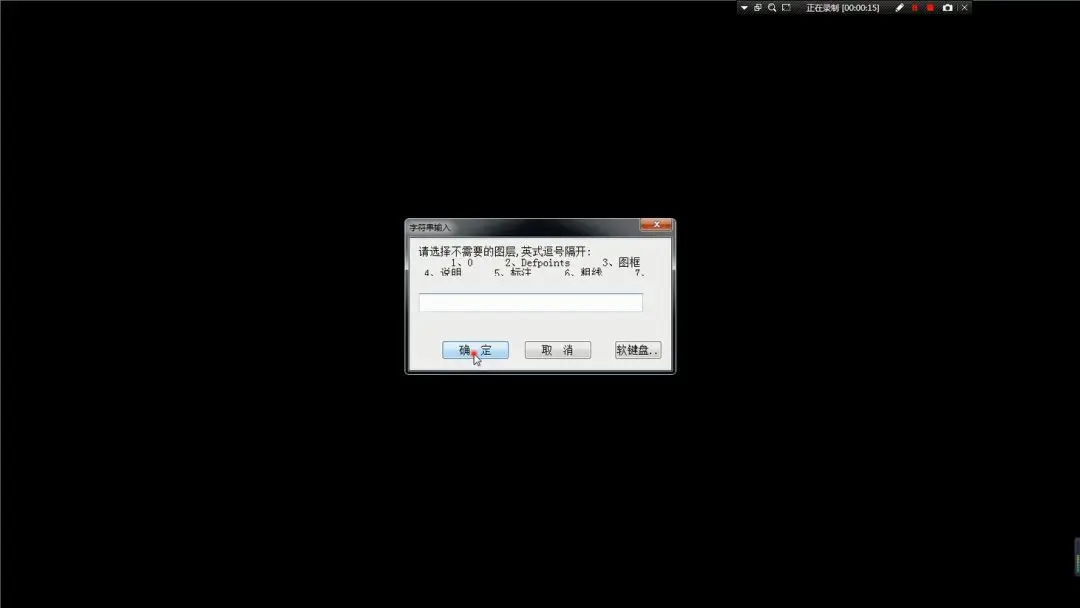

由于CAD圖紙分為多個圖層，但是某些圖層又不需要，則在此處可選擇不需要進行導入的圖層，則該圖層不會進行轉化。

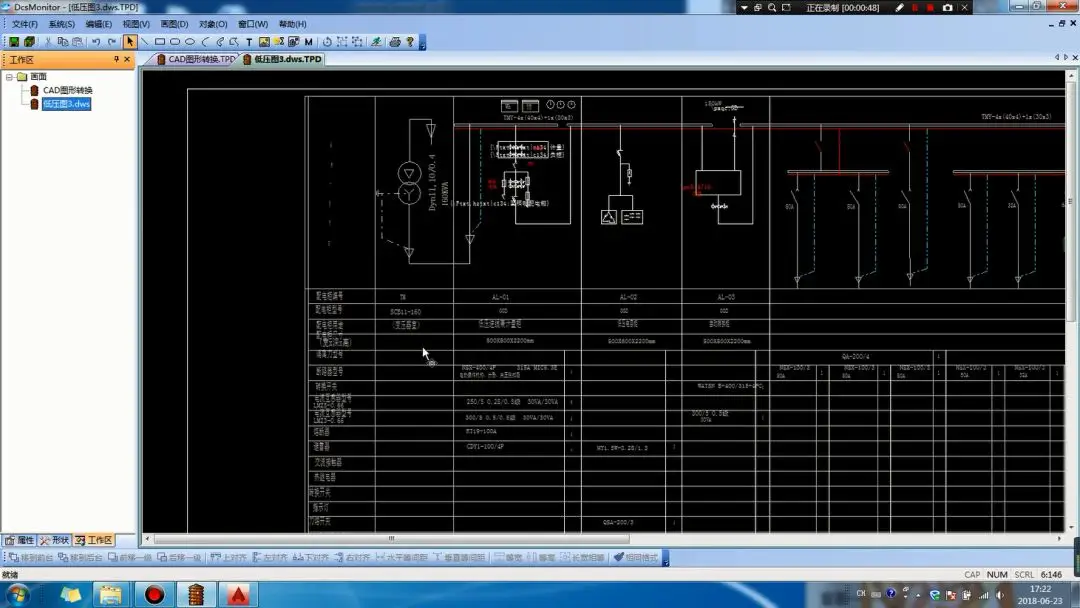

圖紙轉化完成后，在左側工作區右擊刷新，可看到已經轉化完成的畫面。
